Дякуємо що придбали наш продукт.  У цих сторінках ми навчимо вас ефективно користуватись і доглядати за своїм опалювальним приладом.

Будь ласка, прочитайте Посібник користувача повністю перед тим, як запалити багаття вперше в вашому опалювальному приладі. Зокрема, зверніть увагу на заходи безпеки, наведені в цьому посібнику. Використання за призначенням передбачає дотримання операцій, зазначених у цій інструкції. Недотримання інструкцій з монтажу,експлуатації або внесення змін в конструкцію призведе до скасування гарантії на опалювальний прилад. Забороняється робити будь-які конструктивні зміни, внесені оператором! Встановлення має виконувати авторизований монтажник, адже безпека та ефективність системи в основному залежать від правильного монтажу. Необхідно дотримуватись усіх чинних правил монтажу печей і норм будівельного законодавства. У разі сумнівів перевірте чинні умови експлуатації камінів у вашій місцевості. Можливі технічні зміни! Будь ласка, зберігайте цей посібник користувача на майбутнє! Для розширеної гарантії на продукт і якісної обробки постачання запчастин ми рекомендуємо здійснити реєстрацію продукту на офіційному сайті продукту. Перегляньте вкладку Гарантія.

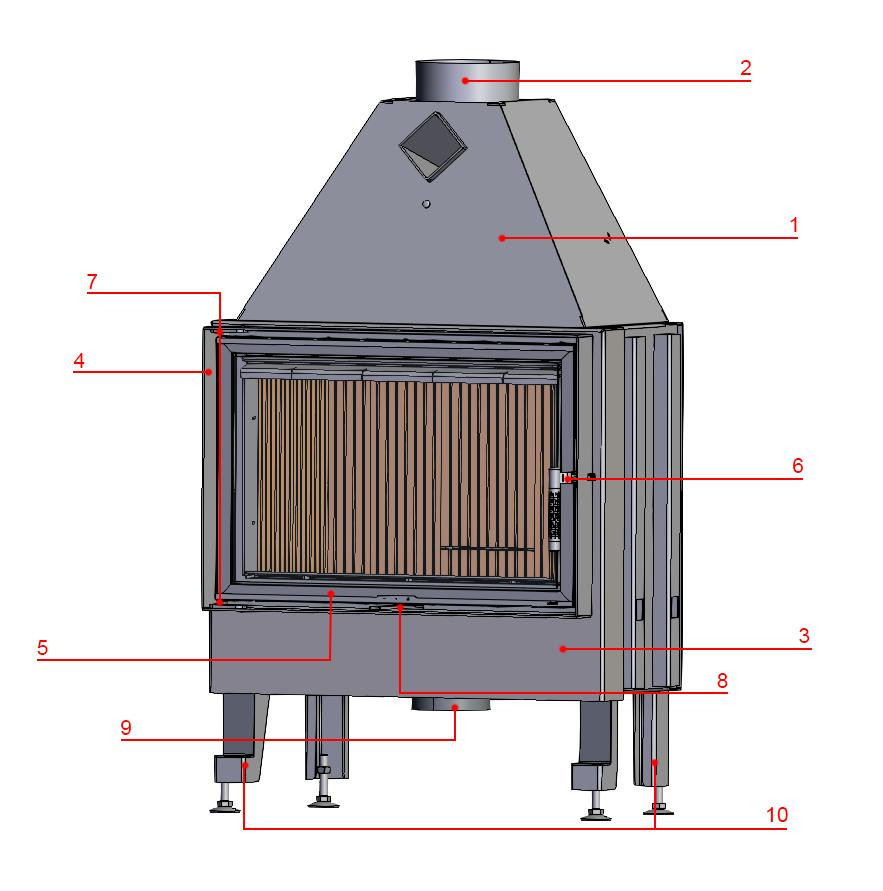

Компонування прямої камінної топки з бічним відкривання


1. Сталевий купол з дефлекторами; 2. Підключення димаря; 3.Сталевий корпус з ребрами конвекції; 4. Монтажна сталева рама; 5. Дверцята з керамічним вогнетривким склом; 6. Ручка відкривання дверей; 7. Завіси з регулюванням прижиму дверцят; 8. Ручка регулювання подачі повітря; 9. Отвір подачі повітря в камін (підключення повітря з вулиці); 10. Ніжки з регулюванням висоти.

Правильна експлуатація та використання
Топки і печі M FIRE - це індивідуальні прилади, які призначені виключно для роботи на дровах виключно листових порід деревини . Вважається, що камін експлуатується за призначенням, якщо ви дотримуєтеся вказівок та приміток щодо експлуатації обладнання, технічного обслуговування та палива, наведені в інструкціях.

Розташування в приміщенні і монтаж
Монтажом опалювального приладу повинена займатись сертифікована монтажна організація, або монтажна організація Сертифікованого Диллера відповідно до СНиП д.т.у. 24.2.2.
Камін можна встановлювати лише в приміщеннях або зонах, які не становлять небезпеки через їх розташування і використанням.
Для правильної роботи опалювального пристрою  димохідний канал повинен бути цього ж діаметру що і патрубок підведення на каміні. Також висота димаря повинна бути не менше 5м(для одноповерхових будинків).
Для нормальної роботи камінної топки повинна бути зроблена відповідна до потужності конвекція повітря, що запобігає перегріву каміна.
Розміщення меблів або декоративних елементів потрібно з урахуванням пожежних норм.

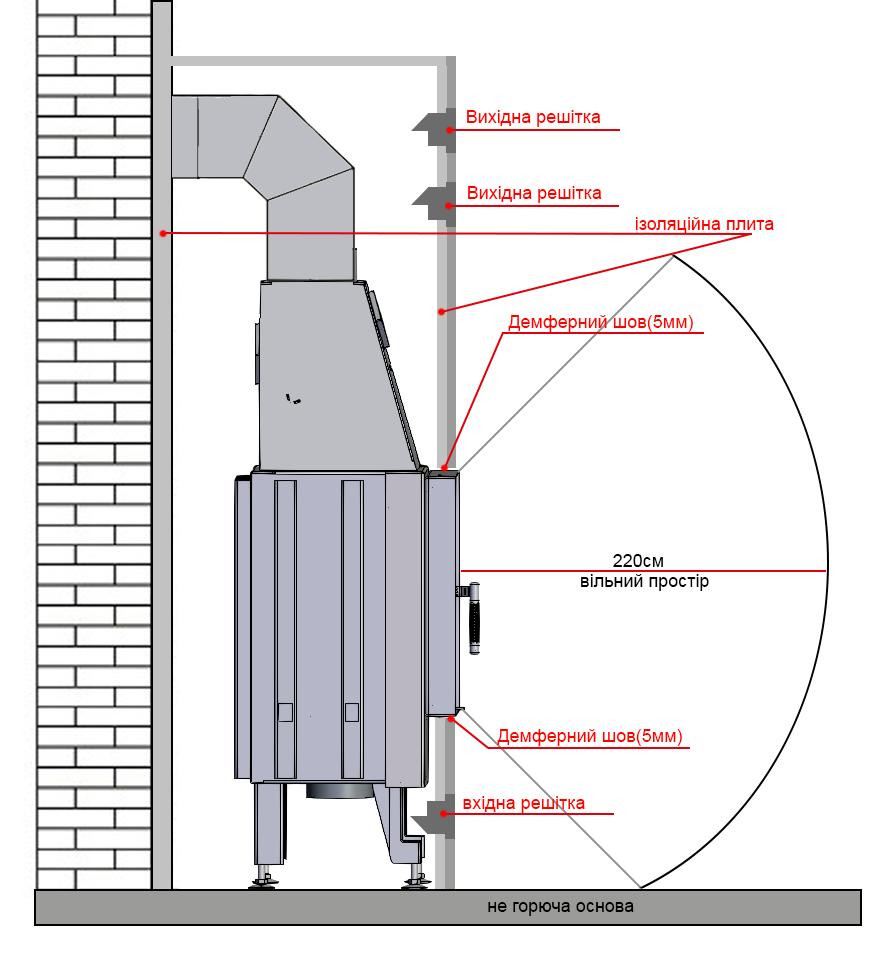

Зверніть увагу! Камінна топка зроблена з сталі яка під час нагрівання має властивість розширюватися, отже пам'ятайте про демпферні шви між облицюванням і сталевою камінною рамою.

Рекомендоване розміщення меблів поблизу каміна залежить від максимальної потужності вашого приладу.

Не розміщайте легкозаймисті матеріали близько скла камінної топки чи на землі навпроти так як це може спровокувати тлінню матеріалу або навіть пожежі. Уникайте торкання деталей каміна коли він горить і годину після цього без рукавиці яка додається. Не торкайтесь скла одягом з синтетичних матеріалів під час підкидання дров!



Підлога під і навпроти каміна повинна бути розрахована на відповідне навантаження готового каміну а також бути не горючою і витримувати високі температури.

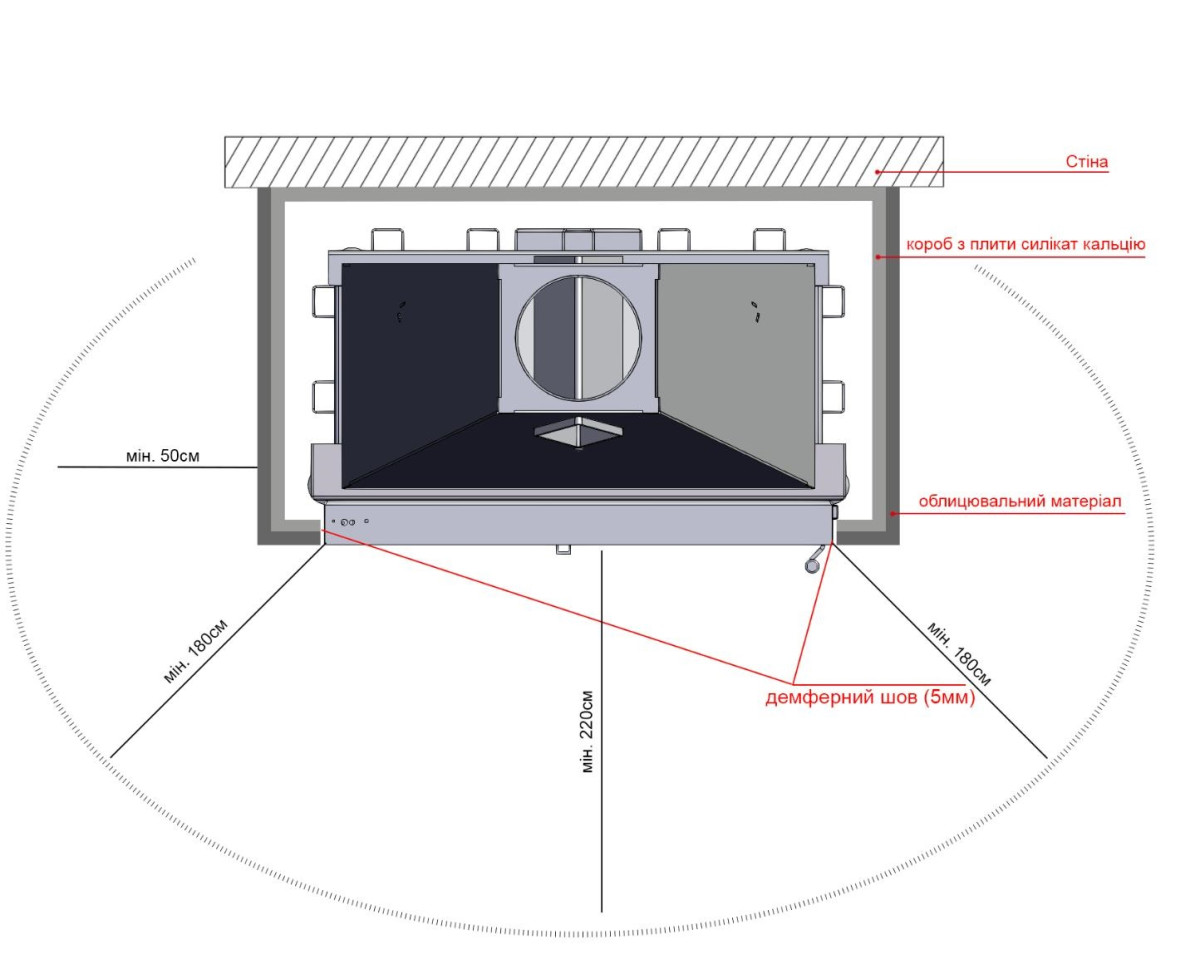

В залежності чим ізольованний ваш опалювальний прилад ми рекомендуємо дотримуватись певних вимог. Якщо стінка ізоляції вашого каміна нагрівається >40° C то мінімальна відстань до меблів від неї 50см. Ця відстань є важливою для запобіганню нагріву  та забезпечення безпечного функціонування каміна.
Щодо розміщення меблів навпроти скла - мінімальна допустима відстань це 180см.

Зверніть увагу що найбільше тепла камін виділяє через скло в дверцятах. Отже розміщуйте меблі так, щоб під час використання каміном вам було комфортно користуватись ними.

Експлуатація
Каміни M FIRE розроблені та оптимізовані для роботи при герметично зачинених дверцятах. Печі та каміни спроектовані для періодичного горіння. Це означає, що завжди потрібно завантажувати мінімальну кількість дров і регулювати повітря для горіння відповідно до наступних інструкцій. Недостатня кількість повітря для горіння призведе до збільшення викидів і більшого забруднення скла на дверцятах.
Уникайте надмірного нагрівання каміна через більшу кількість палива, ніж зазначено в інструкції з експлуатації! Через надмірне нагрівання каміна, він може втратити колір та блиск. Ця зміна кольору не є приводом для скарги.

Після тривалого періоду часу, протягом якого обладнання не використовувалось, технічний спеціаліст ( сажотрус) повинен перевірити димохід на предмет засмічення перед використанням.

В процесі експлуатації всі робочі поверхні нагріваються до високих температур, необхідно дотримуватись граничної обережності, щоб уникнути опіків! Використовуйте рукавицю що входить в комплект поставки.

Категорично забороняється допускати перегріву опалювального приладу.  Заборонено використовувати Опалювальний прилад в максимальній потужності тривалий час без температурних пауз.

Категорично заборонено використовувати опалювальний пристрій в якості сміттєспалювального приладу.
нівякому разі не дозволяється вносити будь які конструктивні зміни в конструкцію опалювального приладу.

Заборонено спалювати деревину з вологістю більше 20% в опалювальному приладі футерованому шамотними платами.

Розпалювання
Дверна ручка може нагріватися при тривалому опаленні (> 60° C). Ми рекомендуємо під час розпалювання дров використовувати захисні рукавиці, що додаються. Не передбачається додавання дров під час горіння (видиме полум’я). Паливо можна додавати, коли попереднє горіння закінчилось і більше не видно полум’я (фаза вугілля).

Одночасна кількість дров в камері згоряння повинна відповідати потужності каміну з розрахунку 1 кг дров = 4 кВт   / Приклад - в камін з потужністю максимально 17 кВт можна одночасно закладати 4,25 кг дров .

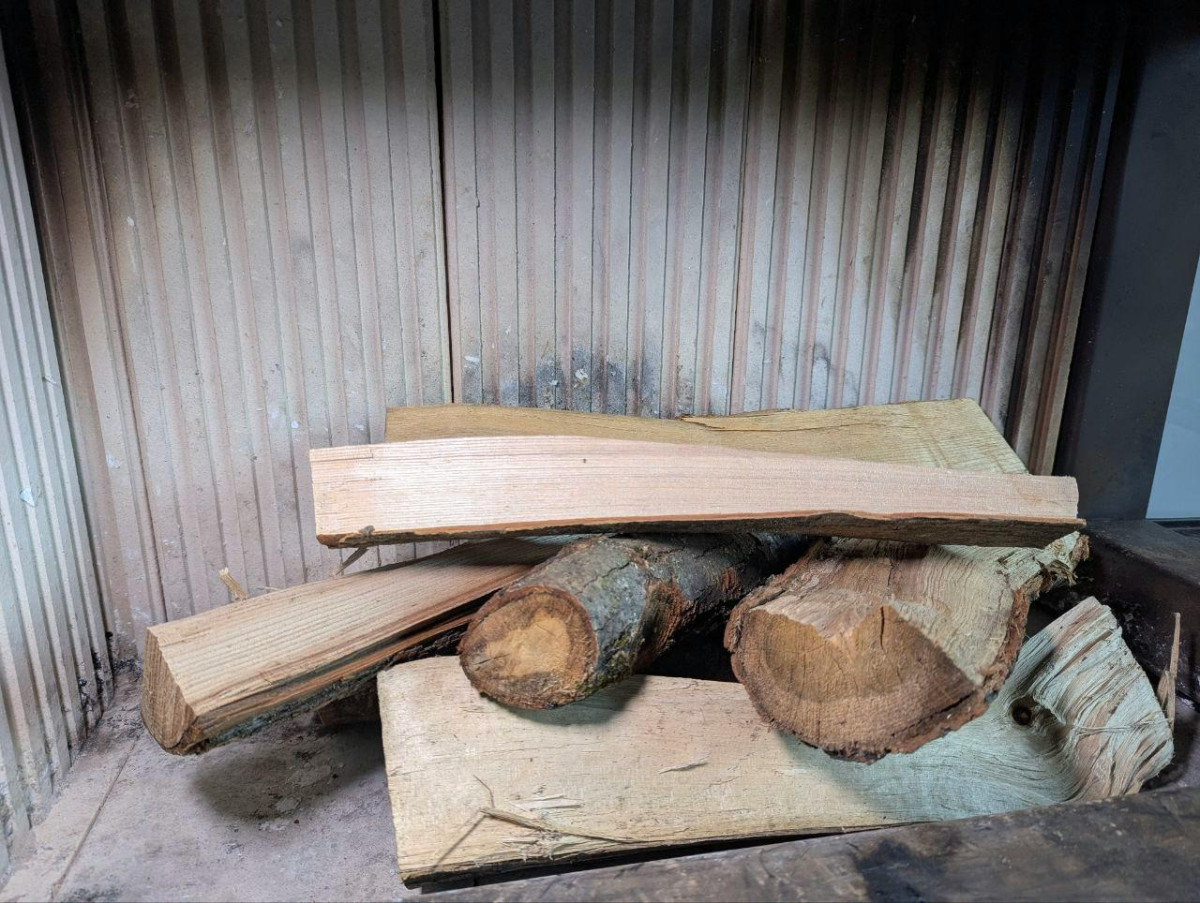

Приклад ≈ 4,5 кг дров,  вологість  ≈ 11,2 %

4 поліна 8х8х35 см

8 полін  4х4х35 см

Мінімальна кількість палива для каміна це 2-3 поліна 8х8х35 см в залежності від мінімальної потужності

Перше розпалювання:

• Відкрити двері в каміні, також потрібно відкрити двері на вулицю. Ці дії допоможуть розпочати вертикальний рух повітря в димоході. Двері закривати одночасно.
• Пересунути  регулятор подачі повітря в праву сторону на максимальну подачу  “+”.
• Дрова викласти в камері згоряння по принципу - грубші знизу, тонші- вгорі.
• Розмістити і запалити розпалювач в верхній частині дров.
• Щільно закрити двері каміну.

Такий порядок розпалювання каміну забезпечує плавне загоряння з прогрівом димоходу і мінімальною кількістю диму.



Рекомендуємо використовувати такий тип розпалювача який горить мінімум 2-3 хвилини.

Опалення камінами з накопичувальною масою
Використовуючи камін з шамотною накопичувальною масою, дотримуйтесь таких інтервалів між нагріваннями. Спочатку поставте в камеру згоряння максимально дозволенну кількість дров для вашого каміну, потім запаліть зверху і дозвольте їм згоріти. Після завершення горіння покладіть половину максимальної кількості дров. За необхідності ще через одну годину після згорання знову завантажте половину максимальної кількості дров. Ці кроки можна повторити після восьмигодинної перерви. Якщо протягом короткого часу завантажувати більше дров, це може призвести до перегріву та пошкодження маси для зберігання.

Стосовно дозволеного навантаження та інтервалів в опаленні проконсультуйтеся з монтажником свого каміна. При першому запуску каміна з накопичувальною масою застосовуються інші інтервали між горінням!

Розпалювання приладу в міжсезоння

Каміну необхідна тяга димоходу для всмоктування повітря для горіння та відведення диму. При підвищенні зовнішньої температури ця тяга зменшується. Коли зовнішня температура перевищує 10° C, перевірте тягу димоходу перед розпалюванням вогню. Переконайтесь в наявності хорошої тяги і чистому димовому каналі.

Облицювання камери згоряння
Важлива примітка: поодинокі тріщини на вогнетривкому облицюванні камери згоряння з шамоту не повинні викликати занепокоєння. Ця точно виміряна шамотна цегла виготовляється спеціально для наших камінів. Попередньо обпалена шамотна цегла захищає сталевий корпус, має ізоляційні властивості та є важливим компонентом «екологічної» конструкції камери згоряння з низьким рівнем викидів. Під час експлуатації можуть виникнути тонкі тріщини через чергування термічних навантажень і механічних ударів при повторному завантаженні. Це нормальна властивість матеріалу, вона не шкідлива і не є приводом для скарг.
Чорна/антрацитова поверхня облицювання чавунної камери згоряння може змінювати колір під час використання. Це нормальний, неминучий процес і він не є причиною для рекламації.
Чорний колір облицювання надовго залишиться незмінним якщо врахувати такі моменти:
• Експлуатація за призначенням із рекомендованою кількістю палива (температура поверхні шамоту <700°C)
• Не використовувати оброблену або покриту деревину, вугілля або рідке паливо; тільки натуральна деревина із залишковою вологістю < 20 %.

• Не очищайте поверхні сталевими/дротяними щітками або мийними засобами

Термостійке скло (склокераміка)

Завантажуючи дрова в камін, уникайте падіння дров на оглядове скло, де вони можуть горіти контактуючи зі склом. Термічний вплив, що виникає внаслідок цього, може призвести до зміни кольору (сірих плям) оглядового скла а також сильного забруднення що ускладнює подальше використання каміну.
Зверніть увагу що керамічне скло потрібно очищати миючим засобом і ганчірко( паперовою салфеткою) по мірі забруднення.

Уникайте потрапляння миючого засобу на декоративне (чорне) обрамлення вашого камінного скла, так як деякі засоби занадто агресивні для даного покриття. Не використовуйте абразивні матеріали чи металеві губки для очищення скла так як це може пошкодити його.



Подача повітря для горіння

Необхідно, щоб відповідний об’єм повітря для горіння, був доступним для роботи каміна. Перед розпалюванням вогню необхідно переконатися, що подається достатньо повітря і канал подачі чистий і не закритий.

Регулювання заслінки
Якщо встановлено додаткову заслінку , її необхідно повністю відкрити, коли запалюється вогонь. При нормальній роботі із закритими дверцятами заслінка може бути закрита на 2/3 залежно від тяги димоходу. Заслінку не можна закривати до завершення горіння

В камінних топках бренду M FIRE розроблену інноваційну заслінку подачі повітря, яка не повністю перекривається задля безпечного використання опалювальним пристроєм.
Під час розпалювання ручку регулювання подачі повітря слід відкрити максимально (максимально вправо)

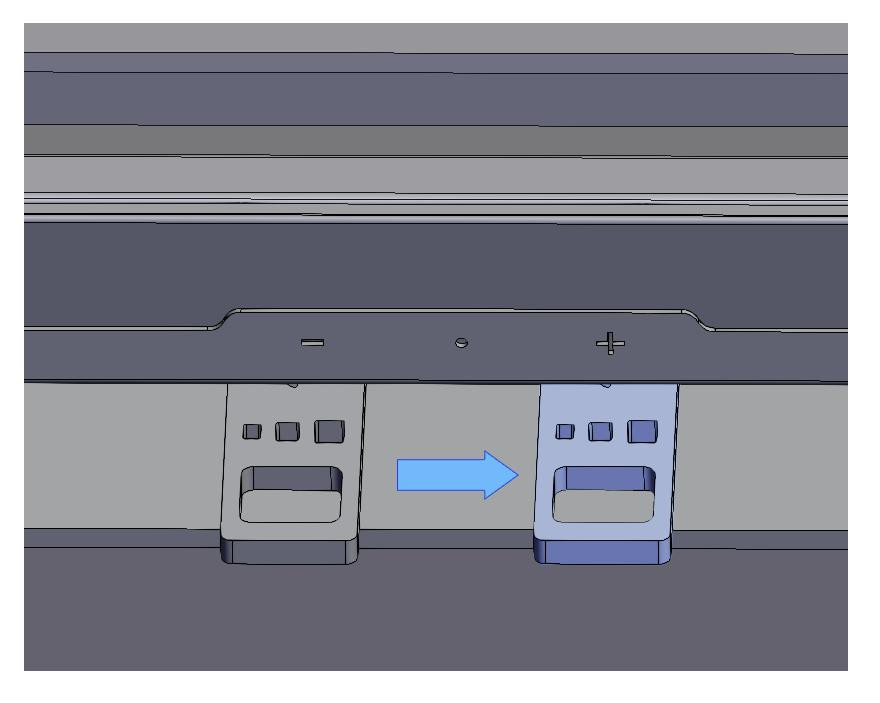

Переміщення ручки заслінки в положення 100% відкрито

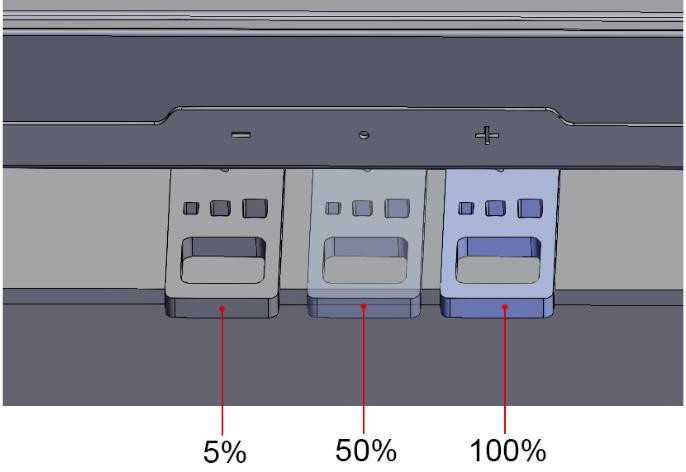

Після розпалу - ручку заслінки можна змістити вліво до ≈65% подачі повітря, це мінімально можливе положення в активній фазі горіння. Після остаточного згоряння дров, для запобігання утворенню конденсату в димоході та каміні, потрібно перекрити подачу повітря в камеру згорання.



Використовуване паливо
Найбільш придатними для використання у камінах та печах є всі види листяних порід, наприклад бук або дуб вологістю менше 20%. М'які породи деревини (хвойні породи) мають надмірну смолистість, яка може осідати на димоході і дефлекторах приладу. Листяні породи горять більш спокійно і рівномірно з меншим виділенням копаті. Ви можете регулювати інтенсивність теплового випромінювання обсягом дров та інтервалами розпалювання. Неправильно регулювати тепло шляхом зменшення об’єму повітря для горіння!
Якщо повітря для горіння недостатньо, енергія, що міститься в дровах, не може повністю вивільнятися. Водночас через частки, які не згоріли, зростають викиди. Занадто багато дров або невідповідне паливо може призвести до перегріву та пошкодження. У каміні не можна спалювати жодні відходи!


Ніколи не використовуйте легкозаймисті речовини, наприклад, бензин або спирт для розпалювання вогню! Пам'ятайте про заборону спалювання сміття! Не забувайте використовувати лише рекомендоване паливо, описане в цьому посібнику користувача. Забороняється спалювати в каміні непридатне, та не рекомендоване паливо. Чи деревину з високим рівнем вологи.

Ніколи не заливайте камін водою адже це пошкодить розігріті шамотні плити, а також вплине на конструкцію каміна.  При заливанні каміна водою гарантійні зобов'язання Виробника припиняють діяти вне залежності від терміну експлуатації.

Очищення камери згоряння і дефлекторів
Під час інтенсивного використання каміну утворюється зола, в залежності від виду палива її кількість буває різна. Виймати золу з камери згоряння потрібно по мірі забруднення і наповненості камери згоряння золою.
Для полегшення виймання слід скористатись камінним пилососом та м'якою щіткою.

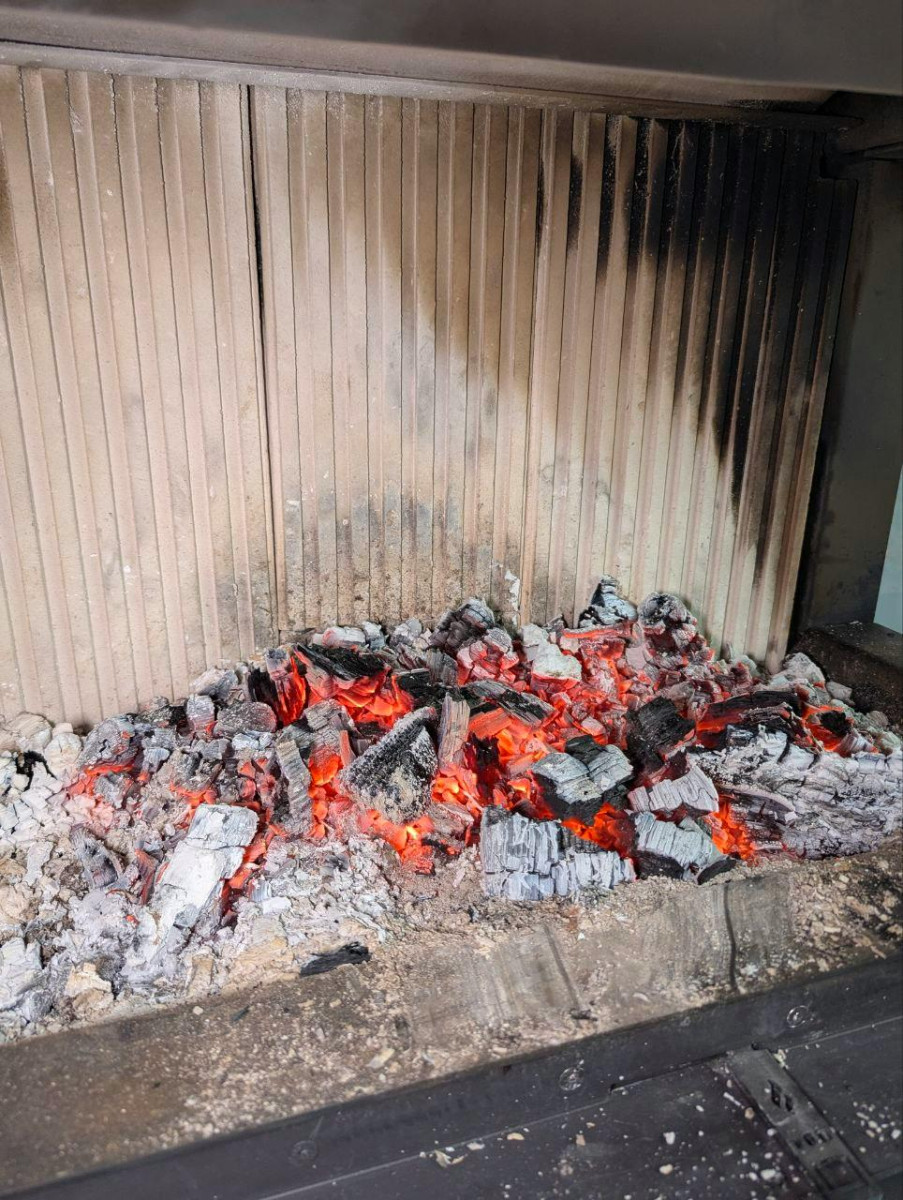

Кількість золи після 4-х денного активного горіння

Очищення золи також можливе звичайною металевою лопаткою яка йде в комплекті у більшості камінних наборів. М’якою щіткою потрібно ретельно вимести золу з щілим між шамотними плитами а також між стальною рамою системи “Чисте скло”.

Зверніть увагу що прибирання золи можливе після повного охолодження камінної топки в середині. Зола може зберігати тепло і жаринки ще досить довгий час після затухання вогню.


Камінні пилососи можуть працювати лише з холодною золою.

Збирати золу дозволено лише в металеву тару або іншу подібну ємність, виготовлену з негорючого матеріалу і призначену для зберігання в цих цілях.
